CD/CG250、350系列重载液压缸外形尺寸

本系列液压缸是由14种缸径，分别按两种速比组成28种规格的单活塞双作用差动油缸。另外缸头法兰、中间轴销和底座安装三种还可作成双活塞作用等速油缸，再加上有无缓冲与上述28种规格组成384个品种。其安装形式和尺寸符合德国钢厂个ISO3320标准，特别适合环境恶劣、重载的工作状态。广泛应用于钢铁、铸造、锻造及机械制造等工业部门。 现在，我公司在原来基础上，总结提高并吸收国外先进技术，研制开发出带接近开关和内置式位移传感器的系列油缸，为各行各业生产的机械化，自动化创造更可靠、简捷、准确、方便的条件。

工作条件

工作压力Mpa：25、35 工作介质：矿物油、磷酸油和水一乙二醇 工作温度℃：-30- 100 介质粘度cst：2.8-380 速度m/s：0.5*（采用特殊密封可达到15）

型号选择

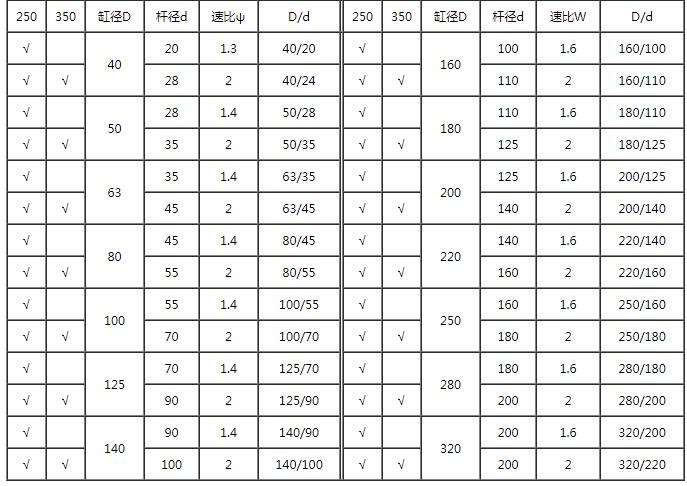

- 种类：CD=差动缸；CG=等速缸 - 工作压力：250=25Mpa;350=35Mpa - 安装形式：A=尾部单耳环带衬套；B=尾部单耳环关节轴承；C=前法兰；D=后法兰；E=底座 - 缸径/杆径（详见下表） - 行程 - 缸头、缸底连接方式：A=两端均以螺纹连接；B缸头螺纹连接、缸底焊接（D≤100） - 系列号：10=10系列；10-19系列尺寸相同 - 接口：01=英制螺纹；02=公制螺纹 - 活塞杆材质：C=45钢表面镀硬铬；H=50钢表面镀硬铬；L=1Cr17Ni2钢表面镀硬铬 - 活塞杆螺纹：G=用于耳环GA、GAKA及SA的螺纹；A=GAS耳环的螺纹 - 缓冲：U=无缓冲；D=带缓冲 - 油介质：M=矿物油，丁晴橡胶密封；V=磷酸脂氟橡胶密封 - 封密结构：T=滑动环组合密封；A=V型密封圈组 - 进一步说明
