PFE系列注销式叶片泵█简介 PFE系列高性能叶片泵,共有单泵(PFE—31/41/ 51/32/42/52)及双联泵(PFED—4131/5141)八个系列75个规格。其排量范围为16.5~150ml/r,额定压力为21~30Mpa,转速范围为600~2800r/min(在此基础上,本公司又研制出PFE—21/61两个系列单泵、PFED—3121/4121/5121/5131四个系列双联泵以及PFET—41/51两个系列通轴泵,使排量范围扩展为5~250ml/r)。该泵设计工艺独特,采用偏心柱销式叶片结构,具有压力高、流量大、体积小、运转平稳、噪声低、效率高、寿命长等一系列优点,主要技术指标达到国际同类产品先进水平。 该系列泵为插装式结构。机芯的最佳设计,进一步降低了压力、流量脉动及噪声。前后侧板结构相同,具有对称的沟槽,且都采用液压平衡,保证了一致的变形和补偿,从而可以获得更好的容积效率。叶片及柱销根部供油系统的合理设计,保证了叶片与定子间的良好接触,并使得流量损失为最小。独特的设计、高精密加工和材料的合理选择使该泵具有非常好的寿命指标。 PFE 系列叶片泵品种规格齐全、性能优良可靠、结构简单合理、安装维修方便(安装连接符合ISO/SAE 标准),可广泛应用于机床、压力压铸机械、工程机械、冶金、矿山、轻工、化工机械、农业机械以及各类液压系统等领域。

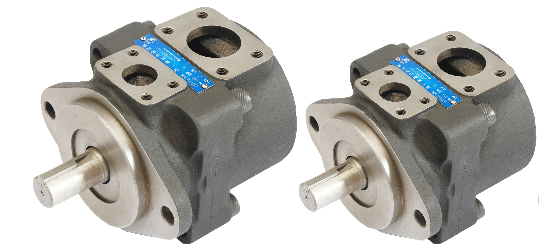

★PFE 单泵 PFE Single pump

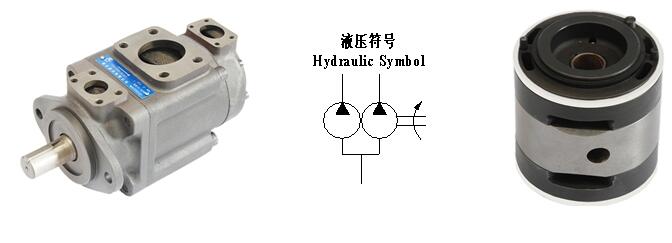

PFED 双联泵 PFED Double pump ★机芯 Cartridge

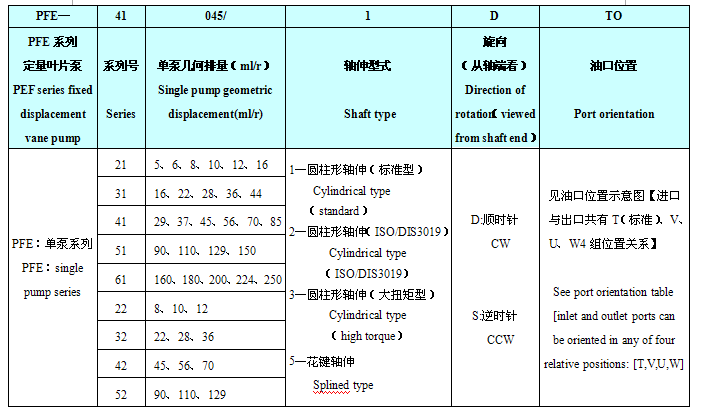

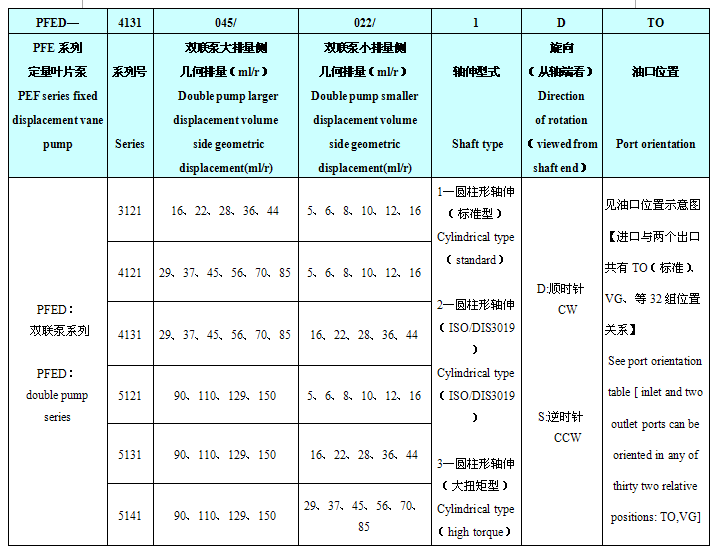

█型号说明 Model Code
注:1.需要其他类型的轴伸时,请与本公司设计处联系;
2.需要其他类型的排量、压力组合时请与本公司设计处联系;

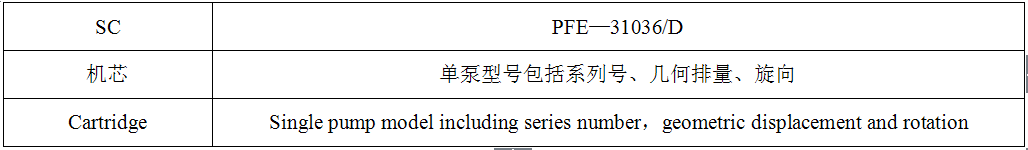

▲机芯型号说明 Cartridge Model Code
█主要性能参数(抗磨液压油粘度24cSt 油温50℃)
Main Technical Data(Using anti—wear hydraulic oil,24cSt at 50℃)

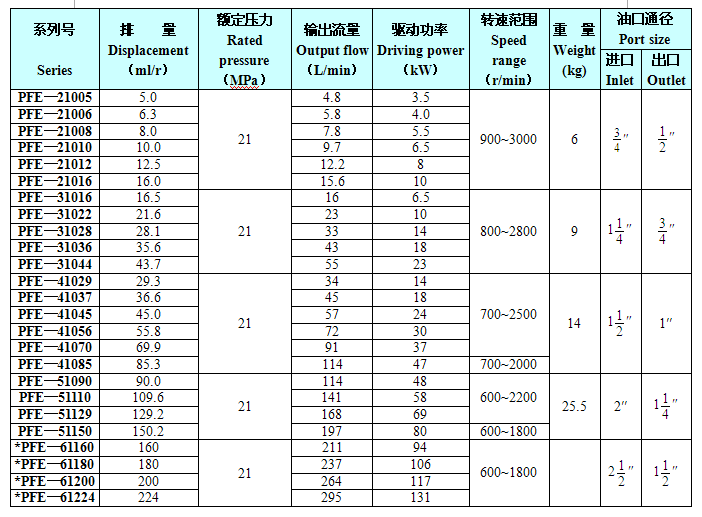

▲单泵PFE系列(*部分暂无现货供应,如特殊需要请向本公司设计处联系)
PFE Series Single Pump

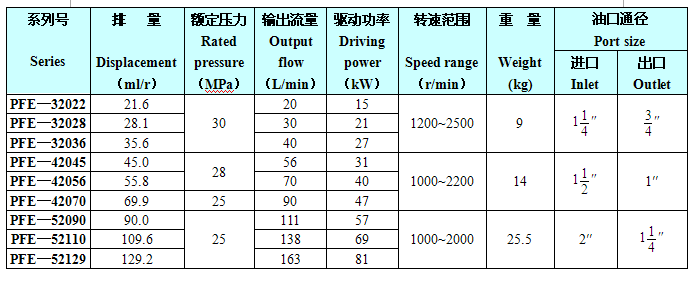

▲单泵PFE—2系列
PFE—2 Series Single Pump

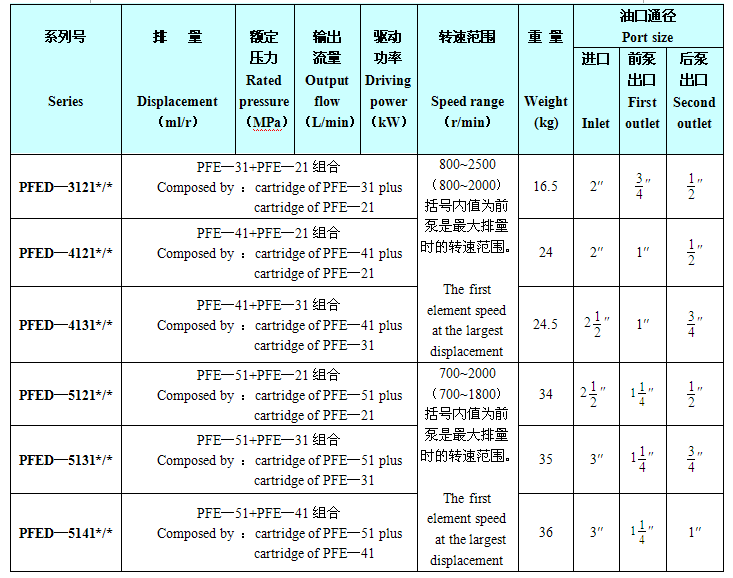

▲双联泵PFED系列
注:1.各主要性能参数表中输出流量、驱动功率是在n=1500r/min,(额定压力)工况下保证值。
2.前泵指轴端(大排量侧)泵,后泵指盖端(小排量侧)泵。
|
|
